- 업무 개요
-
- 공동주택 바닥충격음 차단구조 성능 인정을 위한 시험 (KOLAS 시험)
- 공동주택 견본세대 및 준공전 바닥충격음 (경량 및 중량) 차단성능 현장 측정 등
시험항목 및 기준
(단위) dB
| 등급 | 경량충격음 (가중 표준화 바닥충격음 레벨) |
중량충격음 (A-가중 최대 바닥충격음 레벨) |
|---|---|---|
| 1급 | L’nT,W ≤ 37 | L’iA,Fmax ≤ 37 |
| 2급 | 37 < L’nT,W ≤ 41 | 37 < L’iA,Fmax ≤ 41 |
| 3급 | 41 < L’nT,W ≤ 45 | 41 < L’iA,Fmax ≤ 45 |
| 4급 | 45 < L’nT,W ≤ 49 | 45 < L’iA,Fmax ≤ 49 |
인정규격
측정분야 : 음향특성(06.001)
| 규격코드 | 규 격 명 |
|---|---|
KS F ISO 16283-2:2015규격보기 |
음향 - 건물 및 건물 부재의 차음성능 현장 측정 방법 - 제2부 : 바닥 충격음 차단 성능 |
KS F ISO 717-2:2020규격보기 |
음향 — 건물 및 건물 부재의 차음 성능 평가 방법 — 제2부: 바닥 충격음 차단 성능 |
KS F 2810-1:2015규격보기 |
건축물의 바닥충격음 차단성능 현장 측정방법-제1부:표준 경량충격원에 의한 방법 |
KS F 2810-2:2012규격보기 |
건축물의 바닥충격음 차단성능 현장 측정방법 ― 제2부: 표준 중량 충격원에 의한 방법 |
KS F 2863-1:2017규격보기 |
건물 및 건물부재의 바닥충격음 차단성능 평가방법 - 제1부 : 표준경량 충격원에 대한 차단성능 |
KS F 2863-2:2017규격보기 |
건물 및 건물부재의 바닥충격음 차단성능 평가방법 - 제2부 : 표준중량 충격원에 대한 차단성능 |
측정 방법
- 가진점 : 중앙점 포함 총 5지점, 벽체에서 0.75m(면적 14m2이하시 0.5m) 이격
- 수음점 : 중앙점 포함 총 5지점, 벽체에서 0.75m(면적 14m2이하시 0.5m) 이격, 높이 1.2m
평가 방법(KS F 2863-1,2)
역A특성 가중 바닥 충격음 레벨
![충격음 레벨(dB), 옥타브밴드 중심주파수 [Hz], 역A특성곡선, 기준곡선을 상회하는 측정값의 합이 8dB (경량은 10) 이하가 되는 경우의 500Hz값을 읽음, 경량충격음: 125~2000Hz, 중량충격음 : 63~500Hz, 옥타브밴드 중심주파수 [Hz]-1dB 간격으로 이동](/nanum/site/builder/dir/main/img/menu4845/graph01.jpg)
평가 방법(KS F ISO 717-2)

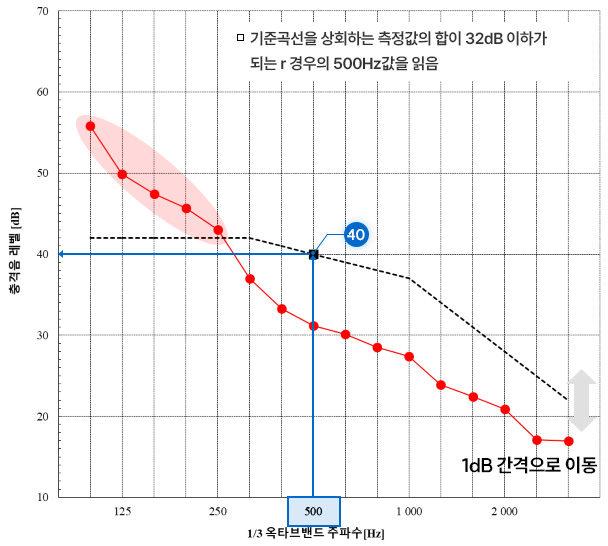

경량 충격음(L'nT,w)
![충격음 레벨 [dB], 1/3 옥타브밴드 주파수 [Hz], 기준곡선을 상회하는 측정값의 합이 32dB 이하가
되는 경우의 500Hz값을 읽음, 1dB 간격으로 이동](/nanum/site/builder/dir/main/img/menu4845/graph02.jpg)
고무공 충격음(L'iA,Fmax)
| 주파수 | 측정값 | A보정값 | 보정한 값 |
|---|---|---|---|
| 50 | 70.4 | -30.3 | 40.1 |
| 63 | 61.7 | -26.2 | 35.5 |
| 80 | 63.5 | -22.4 | 41.1 |
| 100 | 61.8 | -19.1 | 42.7 |
| 125 | 53.7 | -16.2 | 37.5 |
| 160 | 52.4 | -13.2 | 39.2 |
| 200 | 44.7 | -10.8 | 33.9 |
| 250 | 36.6 | -8.7 | 27.6 |
| 315 | 31.2 | -6.6 | 24.6 |
| 400 | 23.3 | -4.8 | 18.5 |
| 500 | 19.9 | -3.2 | 16.7 |
| 630 | 17.0 | -1.9 | 15.1 |
| 계산 : 보정한 값의 에너지 합성 | L'iA,Fmax = 48 | ||
주요 시험장비
경량충격원
중량충격원(뱅머신)
중량충격원(고무공)
주파수 분석기
